主動式RFID室內定位及即時動態管理系統

主動式 RFID 標籤
1. 支援藍牙最新版本V4.1 BLE
2. 內建一個緊急按鍵及一個重置按鍵
3. 一個狀態LED燈
4. 支援雙CR-2032鈕扣電池
5. 內建三軸動態感應器 (選用)
6. 自訂傳輸功率: 低功率(30 m), 中功率(40 m)及高功率(50 m)
7. 電路板尺寸: 48 x 34 (mm)

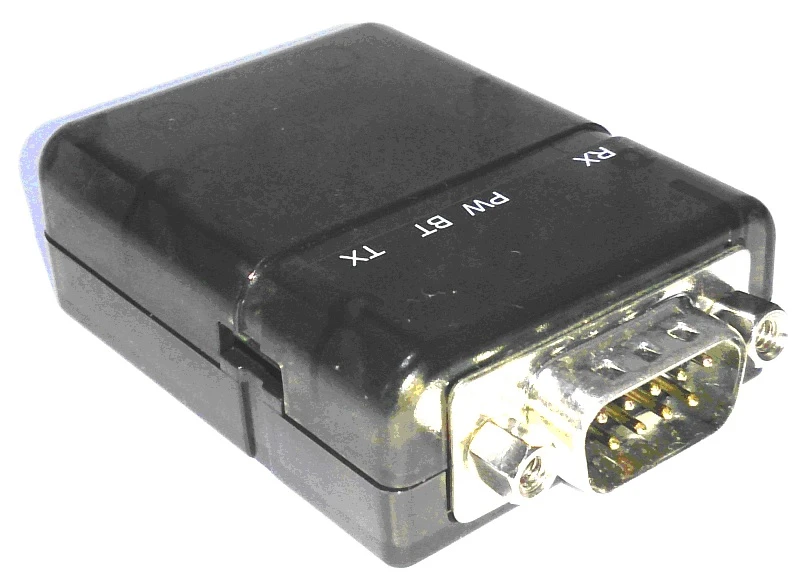

藍牙V4.1 BLE RS-232 讀取器 (Reader)
1. 支援 Bluetooth V4.1 BLE
2. RS-232界面
3. 出廠值: 115,200 bps, 8 data bit, 1 stop bit, none parity
6. 介面: RS-232
7. 自訂傳輸功率: 低功率(30 m), 中功率 (100 m), 高功率 (300 m) (開放空間)
8. 廣播(Beacon)
9. 主動式RFID讀取器之資料傳輸網路

應用:
1. 定位系統: 資產, 人員, 手推車, 病人, 工人等即時動態管理
2. 識別系統: 車庫, 公司, 車輛, 工廠, 物流, 醫院, 大賣場, 礦坑, 學校, 倉儲, 監獄, 安養中心
3. 物流,車輛,棧板,籠車管理及監控, 機場人員與行李識別及動態, 醫院人員動態管理及監控

Specifications:

Frequency band: 2.4GHz ISM ( 2.40000 – 2.4835GHz)
Microcontroller: 32-bit ARM Cortex M0 ,Nordic(TM) Solution
On-air data rate: 250 kbps, 1 Mbps or 2 Mbps
Modulation: GFSK
Output power: Programmable: +4 to -20dBm in 4dB steps
Sensitivity:
-93dBm Bluetooth low energy
-96dBm at 250kb
-90dBm at 1Mbs
-85dBm at 2Mbs
Radio current consumption LDO at 1.8V:
16mA – TX at +4dBM output power
10.5mA – TX at 0dBm output power
13mA – RX at 1Mbs
Radio current consumption DC-DC at 3V:
10.5mA – TX at +4dBm output power
8.1mA – TX at 0dBm output power
9.5mA – RX at 1Mbs
System current consumption:
420nA – No RAM retention
530nA - 8k RAM retention
2μA – All peripherals in IDLE mode
Hardware Security: 128-bit AES ECB/CCM/AAR co-processor
